JIS F7313 Cast Steel Globe Valve
  • JIS F7313 Cast Steel Globe Valve
JIS F7313 Cast Steel Globe Valve

JIS F7313 Cast Steel Globe Valve

Quantity: 19 Pieces
Size: 250A
Pressure: 20K
Body Material: Cast Steel
Type: Straight
  1.  The flanges shall conform to nominal pressure 20K of JIS B2210

  2. The name plate shall be specified by purchaser as required

  3. Materials:

(1). Body: Cast Steel;

(2). Bonnet: Cast Steel;

(3). Hand wheel: Cast Iron;

(4). Disc: Bronze/Stainless Steel;

(5). Valve Seat: Bronze/Stainless Steel;

(6). Packing Bush: Bronze/Stainless Steel;

(7). Stem: Bronze/Stainless Steel;

(8). Washer For Stem: Bronze/Stainless Steel;

(9). Bonnet Bush: Bronze;

(10). Packing Bush: Bronze;

(11). Packing Gland: Steel;

(12). Stud Bolt: Steel;

(13). Stud Bolt: Steel;

(14). Hexagon Nut: Steel;

(15). Hexagon Nut: Steel;

(16). Hexagon Nut: Steel;

(17). Lock Pin: Steel;

(18). Split Pin: Brass;

(19).Disc Lock Washer: Brass/Stainless Steel;

(20): Packing: Non Asbestos;

(21): Gasket: Non Asbestos;

(22). Washer: Steel

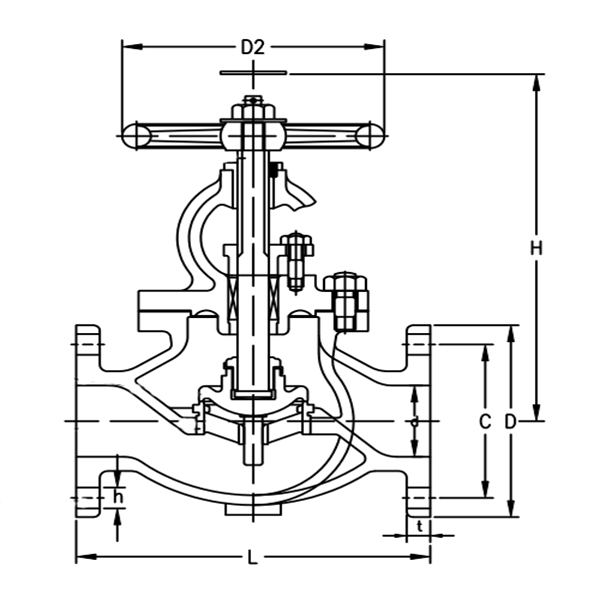

    4. Dimensions

Type

Size

L1

D

C

No.

h

t

H

D2

F7313

20K

250

660

430

380

12

27

34

725

560



JIS F7313 Cast Steel Globe Valve.jpgJIS F7313 Cast Steel Globe Valve.jpg
